วิธีเลือกขนาดวาล์วผีเสื้อ PVC แบบใช้ลมให้เหมาะสม?

การเลือกขนาดที่เหมาะสมของวาล์วปีกผีเสื้อ PVC แบบนิวแมติกเป็นสิ่งสำคัญอย่างยิ่งในการรับประกันประสิทธิภาพสูงสุดในระบบของคุณ ในฐานะซัพพลายเออร์ของวาล์วเหล่านี้ ฉันได้เห็นโดยตรงแล้วว่าวาล์วที่มีขนาดพอเหมาะสามารถสร้างความแตกต่างอย่างมากให้กับโครงการได้อย่างไร ในบล็อกนี้ ฉันจะแบ่งปันเคล็ดลับในการเลือกขนาดที่เหมาะกับความต้องการของคุณ

ทำความเข้าใจพื้นฐานของวาล์วปีกผีเสื้อ PVC แบบนิวแมติก

ก่อนที่เราจะเจาะลึกเรื่องขนาด เรามาดูกันว่าวาล์วปีกผีเสื้อ PVC แบบนิวเมติกคืออะไรก่อน เป็นวาล์วชนิดหนึ่งที่ใช้จานควบคุมการไหลของของเหลวหรือก๊าซ แผ่นดิสก์หมุนภายในตัววาล์ว และตัวกระตุ้นแบบนิวแมติกจะให้พลังในการหมุนแผ่นดิสก์ พีวีซีหรือโพลีไวนิลคลอไรด์เป็นวัสดุยอดนิยมสำหรับวาล์วเหล่านี้ เนื่องจากมีความทนทานต่อการกัดกร่อน น้ำหนักเบา และคุ้มราคา

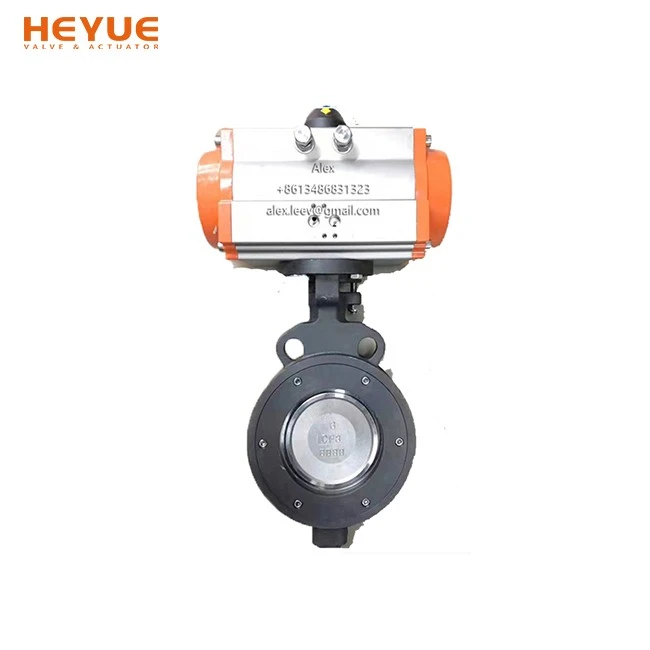

เรามีวาล์วปีกผีเสื้อ PVC แบบใช้ลมหลายประเภท รวมถึงวาล์วผีเสื้อหน้าแปลนนิวเมติก,วาล์วปีกผีเสื้อเยื้องศูนย์คู่ประสิทธิภาพสูงแบบนิวแมติก, และวาล์วปีกผีเสื้อระบายอากาศแบบใช้ลม. แต่ละประเภทมีคุณสมบัติและการใช้งานเฉพาะตัว แต่โดยทั่วไปแล้วหลักการปรับขนาดจะเหมือนกัน

ข้อควรพิจารณาเกี่ยวกับอัตราการไหล

สิ่งแรกที่คุณต้องคำนึงถึงเมื่อเลือกขนาดของวาล์วผีเสื้อพีวีซีแบบนิวเมติกคืออัตราการไหล อัตราการไหลคือปริมาตรของของไหลหรือก๊าซที่ไหลผ่านวาล์วต่อหน่วยเวลา โดยทั่วไปจะวัดเป็นแกลลอนต่อนาที (GPM) หรือลูกบาศก์เมตรต่อชั่วโมง (m³/h)

ในการกำหนดอัตราการไหลที่ต้องการ คุณจำเป็นต้องทราบความต้องการของระบบของคุณ ตัวอย่างเช่น หากคุณใช้วาล์วในระบบจ่ายน้ำ คุณจะต้องรู้ว่าอาคารหรือกระบวนการของคุณต้องการน้ำปริมาณเท่าใด คุณสามารถคำนวณอัตราการไหลตามจำนวนฟิกซ์เจอร์ ขนาดของท่อ และแรงดันในระบบ

เมื่อคุณมีอัตราการไหลแล้ว คุณสามารถใช้แผนภูมิขนาดวาล์วได้ แผนภูมิเหล่านี้จัดทำโดยผู้ผลิตวาล์ว และแสดงความสัมพันธ์ระหว่างขนาดวาล์ว อัตราการไหล และแรงดันตก โดยทั่วไปวาล์วที่ใหญ่กว่าจะช่วยให้มีอัตราการไหลสูงขึ้น แต่ก็มีต้นทุนที่สูงกว่าเช่นกัน คุณต้องการหาสมดุลระหว่างการไหลที่เพียงพอและไม่เกินขนาดวาล์ว

แรงดันตก

แรงดันตกเป็นอีกหนึ่งปัจจัยสำคัญ คือความแตกต่างของความดันระหว่างทางเข้าและทางออกของวาล์วเมื่อมีของเหลวหรือก๊าซไหลผ่าน แรงดันตกที่สูงอาจทำให้ระบบของคุณไม่มีประสิทธิภาพ เนื่องจากอาจต้องใช้พลังงานมากขึ้นในการสูบของเหลวหรือก๊าซ

แรงดันตกคร่อมวาล์วขึ้นอยู่กับหลายปัจจัย รวมถึงขนาดวาล์ว อัตราการไหล และประเภทของของเหลวหรือก๊าซ วาล์วขนาดเล็กมีแนวโน้มที่จะมีแรงดันตกคร่อมสูงกว่าที่อัตราการไหลที่กำหนด เมื่อเทียบกับวาล์วขนาดใหญ่ อย่างไรก็ตาม หากคุณเลือกวาล์วที่มีขนาดใหญ่เกินไป คุณอาจมีความเร็วการไหลต่ำ ซึ่งอาจทำให้เกิดปัญหา เช่น การตกตะกอนในท่อได้

คุณสามารถคำนวณแรงดันตกคร่อมได้โดยใช้ค่าสัมประสิทธิ์การไหลของวาล์ว (Cv) ค่า Cv คือการวัดความสามารถของวาล์วในการส่งของเหลว ค่า Cv ที่สูงขึ้นหมายความว่าวาล์วสามารถส่งของเหลวได้มากขึ้นโดยมีแรงดันตกน้อยลง ผู้ผลิตวาล์วมักจะระบุค่า Cv สำหรับผลิตภัณฑ์ของตน และคุณสามารถใช้ค่าเหล่านี้เพื่อประมาณค่าความดันที่ลดลงในระบบของคุณได้

ความเข้ากันได้ของขนาดท่อ

ขนาดของวาล์วควรสอดคล้องกับขนาดของท่อในระบบของคุณ โดยทั่วไปแนะนำให้เลือกวาล์วที่มีขนาดระบุเท่ากับท่อ ตัวอย่างเช่น หากท่อของคุณมีเส้นผ่านศูนย์กลาง 2 นิ้ว คุณควรมองหาวาล์วปีกผีเสื้อ PVC แบบใช้ลมขนาด 2 นิ้ว

การใช้วาล์วที่เล็กเกินไปสำหรับท่ออาจจำกัดการไหลและทำให้แรงดันตกคร่อมสูง ในทางกลับกัน วาล์วที่มีขนาดใหญ่เกินไปอาจไม่พอดี และอาจนำไปสู่การรั่วไหลหรือปัญหาการติดตั้งอื่นๆ ได้ อย่าลืมตรวจสอบตารางเวลาของท่อ (ความหนา) ด้วย เนื่องจากอาจส่งผลต่อการเชื่อมต่อระหว่างวาล์วกับท่อ

ความดันของระบบ

แรงกดดันในการทำงานของระบบของคุณก็เป็นสิ่งสำคัญเช่นกัน วาล์วปีกผีเสื้อ PVC แบบนิวแมติกได้รับการจัดอันดับสำหรับแรงดันสูงสุดเฉพาะ คุณต้องแน่ใจว่าวาล์วที่คุณเลือกสามารถรองรับแรงดันในระบบของคุณได้

หากแรงดันของระบบสูงกว่าแรงดันที่กำหนดของวาล์ว อาจทำให้วาล์วทำงานล้มเหลว ทำให้เกิดการรั่วไหลหรือแม้แต่การปิดระบบได้ คุณอาจต้องเลือกวาล์วที่มีระดับความดันสูงกว่า ซึ่งอาจหมายถึงวาล์วที่มีขนาดใหญ่กว่าหรือหนักกว่าด้วย

ความเข้ากันได้ของอุณหภูมิและของไหล

อุณหภูมิของของเหลวหรือก๊าซที่ไหลผ่านวาล์วและองค์ประกอบทางเคมีก็มีความสำคัญเช่นกัน พีวีซีมีข้อจำกัดด้านอุณหภูมิ และหากของเหลวร้อนเกินไป ก็อาจทำให้พีวีซีเสียรูปหรือสูญเสียความแข็งแรงได้

คุณต้องตรวจสอบให้แน่ใจด้วยว่าวัสดุ PVC นั้นเข้ากันได้กับของเหลว สารเคมีบางชนิดสามารถทำปฏิกิริยากับพีวีซีและทำให้เกิดการกัดกร่อนหรือการเสื่อมสภาพได้ หากคุณกำลังเผชิญกับของเหลวที่มีฤทธิ์กัดกร่อน คุณอาจต้องเลือกวาล์วที่มีซับในพิเศษหรือวัสดุอื่นทั้งหมด

ใบสมัคร - ข้อกำหนดเฉพาะ

การใช้งานที่แตกต่างกันอาจมีข้อกำหนดเฉพาะสำหรับการกำหนดขนาดวาล์ว ตัวอย่างเช่น ในระบบระบายอากาศ จุดเน้นอาจอยู่ที่การให้อากาศไหลเวียนเพียงพอและมีเสียงรบกวนน้อยที่สุด ในโรงงานแปรรูปสารเคมี วาล์วจะต้องสามารถจัดการกับสารเคมีที่มีฤทธิ์กัดกร่อนและการควบคุมการไหลที่มีความแม่นยำสูง

หากคุณกำลังใช้วาล์วในการใช้งานที่สำคัญ เช่น ระบบดับเพลิง คุณต้องตรวจสอบให้แน่ใจว่าวาล์วเป็นไปตามมาตรฐานและข้อบังคับด้านความปลอดภัยที่เกี่ยวข้องทั้งหมด คุณอาจต้องปรึกษาวิศวกรหรือผู้เชี่ยวชาญเพื่อกำหนดขนาดและข้อมูลจำเพาะที่แน่นอนของวาล์ว

บทสรุป

การเลือกขนาดที่เหมาะสมของวาล์วปีกผีเสื้อ PVC แบบนิวเมติกเป็นกระบวนการที่ซับซ้อนซึ่งเกี่ยวข้องกับการพิจารณาปัจจัยหลายประการ เช่น อัตราการไหล แรงดันตก ขนาดท่อ ความดันของระบบ อุณหภูมิ และความเข้ากันได้ของของเหลว การใช้เวลาประเมินปัจจัยเหล่านี้อย่างรอบคอบ คุณจึงมั่นใจได้ว่าวาล์วของคุณจะทำงานได้ดีและมีอายุการใช้งานยาวนาน

หากคุณยังคงไม่แน่ใจว่าวาล์วปีกผีเสื้อ PVC แบบนิวเมติกขนาดใดที่เหมาะกับโครงการของคุณ อย่าลังเลที่จะติดต่อเรา เรามีทีมผู้เชี่ยวชาญที่สามารถช่วยเหลือคุณในกระบวนการคัดเลือกและมอบโซลูชั่นที่ดีที่สุดสำหรับความต้องการของคุณ ไม่ว่าคุณกำลังมองหาวาล์วผีเสื้อหน้าแปลนนิวเมติก,วาล์วปีกผีเสื้อเยื้องศูนย์คู่ประสิทธิภาพสูงแบบนิวแมติก, หรือวาล์วปีกผีเสื้อระบายอากาศแบบใช้ลมเราช่วยคุณได้ ติดต่อเราวันนี้เพื่อเริ่มกระบวนการจัดซื้อและการเจรจา

อ้างอิง

• คู่มือการกำหนดขนาดวาล์วโดย XYZ Publishing
• คู่มือเทคโนโลยีวาล์วนิวเมติกโดย บริษัท ABC
