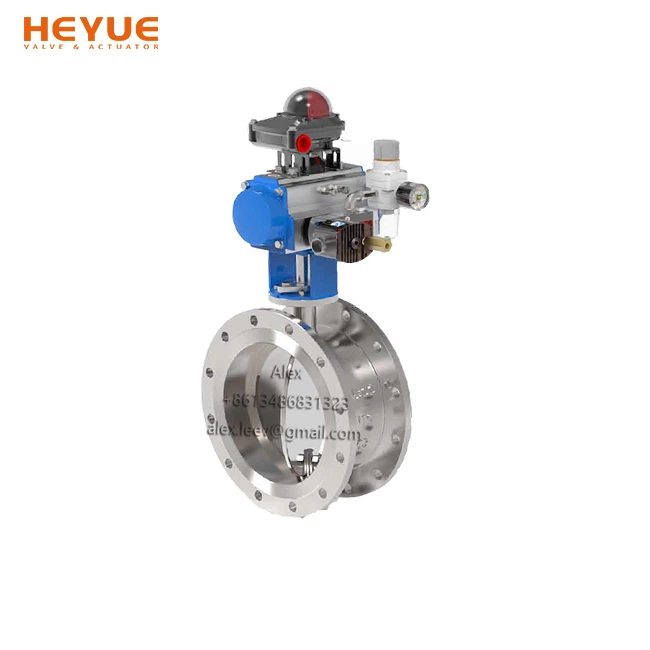

วาล์วปีกผีเสื้อระบายอากาศแบบใช้ลม

วาล์วปีกผีเสื้อระบายอากาศแบบนิวเมติกประสิทธิภาพสูงของ HEYUE - โซลูชั่นขั้นสูงสุดสำหรับการควบคุมการไหลของก๊าซที่มีประสิทธิภาพในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง วาล์วนี้ได้รับการออกแบบทางวิศวกรรมด้วยคุณสมบัติขั้นสูงและโครงสร้างที่แข็งแกร่ง มอบความน่าเชื่อถือและความแม่นยำที่ยอดเยี่ยมในระบบระบายอากาศและการจัดการก๊าซ



การออกแบบโครงสร้างที่ปรับให้เหมาะสม:โดดเด่นด้วยการออกแบบจานเส้นตรงกลาง-พร้อมการเชื่อมแผ่นเหล็กโครงสร้างสั้น มีขนาดกะทัดรัด โครงสร้างน้ำหนักเบา และติดตั้งง่าย ในขณะเดียวกันก็ลดความต้านทานการไหลและเพิ่มความสามารถในการไหลเวียนสูงสุด



เทคโนโลยีการปิดผนึกขั้นสูง:ใช้วงแหวนซีลรูปตัว T - แบบอ่อนรวมกับแผ่นสเตนเลสสตีลหลาย- ชั้น ซึ่งให้การชดเชยอัตโนมัติภายใต้แรงกดของตัวกลางแบบสองทิศทางพร้อมทั้งความสามารถในการซีลแบบอ่อนและการซีลแบบแข็งด้วยโลหะที่ทนต่ออุณหภูมิสูง- (สูงถึง 300 องศา )



การป้องกันการขยายตัวทางความร้อน:ติดตั้งกลไกสปริงวงแหวนแบบปรับได้เพื่อป้องกันการติดขัดของแผ่นดิสก์ที่เกิดจากการขยายตัวและการหดตัวจากความร้อน



ตัวเลือกการกระตุ้นที่หลากหลาย:เข้ากันได้กับแอคชูเอเตอร์แบบนิวแมติก GT/AW ที่รองรับทั้งระบบขับเคลื่อน-แบบสองทางและแบบออกทางเดียว- พร้อมตัวเลือกสำหรับโซลินอยด์วาล์วและตัวกำหนดตำแหน่งสำหรับการบูรณาการระบบอัตโนมัติเต็มรูปแบบ



วัสดุต้านทานการกัดกร่อน-:มีให้เลือกทั้งแบบเหล็กหล่อ สแตนเลส และวัสดุป้องกันการกัดกร่อน-อื่นๆ



วัสดุที่ผ่านการรับรองตามมาตรฐานแห่งชาติสามารถจัดทำรายงานผลการทดสอบได้

ตัววาล์วและชิ้นส่วนภายในได้รับการประมวลผลโดยเครื่องมือเครื่อง CNC ที่มีขนาดที่แม่นยำ

เชื่อมได้แน่นและเรียบเนียนไม่รั่วซึม

เคลือบ Epoxy สวยงาม

น็อตและสลักเกลียวสแตนเลส

การควบคุมและตรวจสอบคุณภาพอย่างเข้มงวดก่อนออกจากโรงงาน





เหมาะสำหรับวัสดุก่อสร้าง โลหะวิทยา การผลิตไฟฟ้า และอุตสาหกรรมการปกป้องสิ่งแวดล้อม เหมาะอย่างยิ่งสำหรับฝุ่น-ที่มีก๊าซและการใช้งานก๊าซไอเสียในระบบควบคุมปล่องหม้อไอน้ำและท่อระบายอากาศต่างๆ



ข้อมูลจำเพาะทางเทคนิค:



ความดันที่กำหนด: 0.05MPa

อุณหภูมิที่ใช้งานได้: -20 ~ 300 องศา

อัตราการรั่วไหล: ประเภททั่วไปน้อยกว่าหรือเท่ากับ 3%

อัตราการรั่วไหลต่ำ น้อยกว่าหรือเท่ากับ 1% สื่อที่ใช้บังคับ: อากาศ,

ควัน, ก๊าซที่มีฝุ่น,

แรงดันไฟฟ้าของแหล่งจ่ายไฟก๊าซไวไฟ: 220V หรือ 380VAC

ช่วงขนาด: DN50-DN2000

ระดับความดัน: น้อยกว่าหรือเท่ากับ 0.6MPa

ช่วงอุณหภูมิ: สูงถึง 300 องศา

การติดตั้ง: รองรับการติดตั้งในแนวนอนและหลายตำแหน่ง-

การปฏิบัติตาม: ตรงตามมาตรฐานแห่งชาติ GB/T 12238

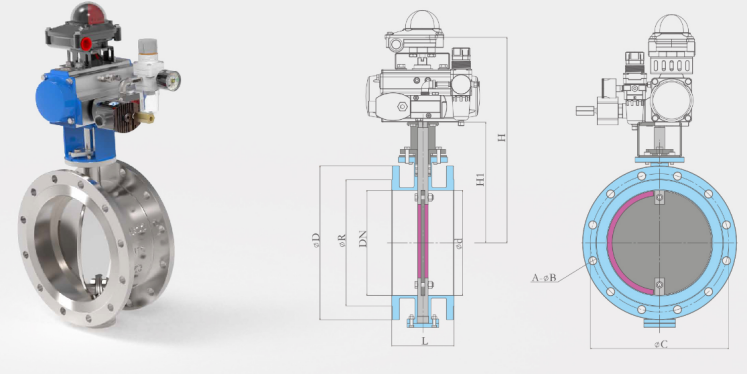

ดีเอ็น	Ød	L	D	R	C	A-ØB	T	f	H
50	50	120	140	90	110	4-14	12	1	418
65	65	120	160	110	130	4-14	12	1	438
80	80	120	190	125	150	4-18	12	1	466
100	100	120	210	145	170	8-18	12	1	486
125	125	120	240	175	200	8-18	14	1	516
150	150	120	265	200	225	8-18	14	1	540
200	200	140	320	255	280	8-18	16	3	780
250	250	140	375	310	335	12-18	19	3	840
300	300	170	440	362	395	12-22	19	3	900
350	350	170	490	412	445	12-22	19	3	950
400	400	190	540	462	495	16-22	22	3	1000
450	450	190	595	518	550	16-22	22	3	1060
500	500	190	645	568	600	16-22	24	3	1120
600	600	210	755	670	705	20-24	24	3	1200
700	700	210	860	775	810	24-24	26	3	1340
800	800	210	975	880	920	24-30	26	3	1450
900	900	250	1075	980	1020	24-30	26	3	1580
1000	1000	250	1175	1080	1120	28-30	26	3	1700
1200	1200	250	1400	1295	13401	32-33	26	3	1950
