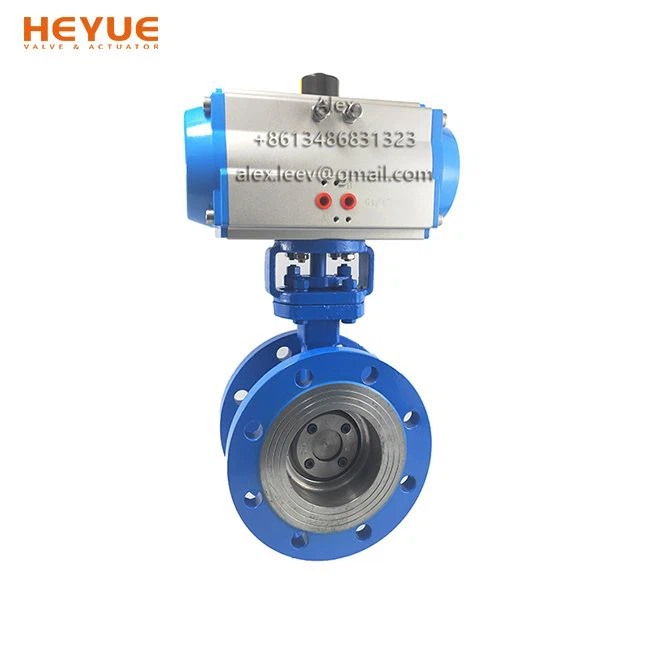

นิวเมติกวาล์วปีกผีเสื้อเยื้องศูนย์สามเท่า

HEYUE ขั้นสูงนิวเมติกสามประหลาดโลหะ-ถึง-วาล์วผีเสื้อโลหะ - ความก้าวหน้าในเทคโนโลยีการควบคุมการไหลประสิทธิภาพสูง- ออกแบบมาเพื่อการใช้งานที่สำคัญซึ่งความน่าเชื่อถือและความแม่นยำมีความสำคัญมากที่สุด วาล์วนี้แสดงถึงจุดสุดยอดของเทคโนโลยีการปิดผนึกและความเป็นเลิศในการปฏิบัติงาน

การออกแบบประหลาดสามแบบ:ผสมผสานความเยื้องศูนย์ของแนวแกน รัศมี และเชิงมุมเข้าด้วยกันเพื่อให้เกิดการทำงานที่ปราศจากการเสียดสี-และการปิดผนึกการรั่วไหลเป็นศูนย์-สองทิศทางโดยไม่ลดทอนประสิทธิภาพการทำงาน

I. ภาคอุตสาหกรรม

อุตสาหกรรมไฟฟ้า (พลังงานความร้อน, พลังงานนิวเคลียร์):

ระบบไอน้ำหลัก ระบบน้ำป้อน ระบบน้ำหล่อเย็น ระบบกำจัดซัลเฟอร์ไดออกไซด์ของก๊าซไอเสีย (FGD)

แรงดันสูง อุณหภูมิสูง (สูงถึง 600 องศาขึ้นไป) ความน่าเชื่อถือสูง วาล์วปีกผีเสื้อ Triple Offset ใช้แทนวาล์วประตูและโกลปวาล์วแบบเดิม ลดการบำรุงรักษาและเปิดใช้งานระบบอัตโนมัติ



ปิโตรเคมีและการกลั่น

กระบวนการผลิตท่อ (การแตกตัวด้วยตัวเร่งปฏิกิริยา ไฮโดรแคร็กกิ้ง) การขนส่งน้ำมันและก๊าซ ทางเข้าและทางออกของถังเก็บ ระบบแฟลร์ น้ำมันอุณหภูมิสูง- และวัตถุดิบเคมี

ทนต่อการกัดกร่อน ทนต่ออุณหภูมิสูง ความปลอดภัยจากอัคคีภัย (มักมีการออกแบบที่ปลอดภัยจากอัคคีภัย-) การปิดผนึกที่เข้มงวด เป็นตัวเลือกที่ต้องการสำหรับท่อส่ง-อุณหภูมิสูงและแรงดันสูง-ที่สำคัญในโรงงาน



โลหะวิทยาและเหล็กกล้า

ก๊าซเตาถลุง (BFG), ก๊าซเตาอบโค้ก (COG), ก๊าซคอนเวอร์เตอร์ (LDG) และระบบการนำก๊าซกลับคืนและการขนส่งอื่นๆ ระบบเตาถลุงร้อน หม้อต้มความร้อนเหลือทิ้ง

ต้านทานฝุ่น ต้านทานก๊าซที่มีฤทธิ์กัดกร่อน การรั่วไหลเป็นศูนย์เพื่อความปลอดภัย การทำงานที่มีความถี่สูง-



วิศวกรรมทางทะเลและนอกชายฝั่ง

ระบบระบายความร้อนด้วยน้ำทะเลในห้องเครื่องยนต์ของเรือ ระบบน้ำอับเฉา ระบบขนถ่ายสินค้าโดยผู้ขนส่งก๊าซธรรมชาติเหลว (LNG) ท่อส่งกระบวนการบนแท่นนอกชายฝั่ง

ความน่าเชื่อถือสูง ความต้านทานการกัดกร่อนของน้ำทะเล โครงสร้างที่กะทัดรัด สอดคล้องกับข้อกำหนดของสมาคมการจำแนกประเภท (เช่น DNV, ABS, LR)



ครั้งที่สอง สภาพการทำงานที่สำคัญและการใช้งานพิเศษ

สภาวะอุณหภูมิสูงและความดันสูง

สื่อทั่วไป: ไอน้ำร้อนยวดยิ่ง น้ำมันร้อน ก๊าซอุณหภูมิสูง-

วาล์วปีกผีเสื้อออฟเซ็ตสามชั้นจากโลหะ-ถึง-โครงสร้างการปิดผนึกโลหะเอาชนะข้อบกพร่องของวาล์วปีกผีเสื้อแบบปิดผนึกด้วยยางแบบดั้งเดิม-ได้อย่างสมบูรณ์ในแง่ของความต้านทานต่ออุณหภูมิสูง-



สารกัดกร่อนและอันตราย

สารสื่อทั่วไป: กรด ด่าง สารละลายเกลือ น้ำมันและก๊าซ สารเคมีที่เป็นพิษและเป็นอันตราย

บ่าวาล์วผีเสื้อออฟเซ็ตสามชั้นและพื้นผิวซีลดิสก์สามารถซ้อนทับด้วยโลหะผสมที่ต้านทานการกัดกร่อนเกรดต่างๆ- (เช่น SS316, Hastelloy, Monel) เพื่อให้มั่นใจในความปลอดภัย



แอปพลิเคชันที่ต้องปิดอย่างเข้มงวด-

สถานการณ์ทั่วไป: การสูบจ่ายวัสดุ การประมวลผลเป็นชุด ระบบอินเตอร์ล็อคนิรภัย (ESD) การแยกกระบวนการ

การออกแบบพื้นผิวการปิดผนึกแบบเยื้องศูนย์ + ทรงกรวยสามชั้นช่วยให้มั่นใจได้ว่ามีการรั่วไหลเป็นศูนย์แบบสองทิศทางอย่างแท้จริง ซึ่งเป็นไปตามข้อกำหนดการแยกกระบวนการที่เข้มงวด ระบบอัตโนมัติที่ต้องการการดำเนินการที่รวดเร็ว



สถานการณ์ทั่วไป: การปิดระบบฉุกเฉิน (ESD), การควบคุมกระบวนการอัตโนมัติ, สถานีปฏิบัติการระยะไกล

แอคชูเอเตอร์แบบนิวแมติกสำหรับวาล์วผีเสื้อเยื้องสามวาล์ว (มีให้เลือกทั้งแบบ-สปริงส่งกลับแบบเดี่ยวหรือ-แบบส่งกลับแบบสองครั้ง) ให้แรงขับเคลื่อนที่รวดเร็วและเชื่อถือได้ และรวมเข้ากับระบบ DCS/PLC ได้อย่างง่ายดาย ทำให้สามารถเปิดและปิดได้ในไม่กี่วินาที



III.ข้อควรพิจารณาในการเปรียบเทียบและคัดเลือก

เมื่อเปรียบเทียบกับวาล์วปีกผีเสื้อแนวกลางทั่วไป (ใช้ในระบบน้ำแรงดันต่ำ-) และวาล์วปีกผีเสื้อประสิทธิภาพสูง-ออฟเซ็ต- (ใช้สำหรับน้ำและน้ำเสีย) วาล์วปีกผีเสื้อออฟเซ็ตสาม-อยู่ในตำแหน่งที่เป็น-วาล์วอุตสาหกรรมระดับไฮเอนด์ ควรจัดลำดับความสำคัญในสถานการณ์ต่อไปนี้:

อุณหภูมิปานกลางสม่ำเสมอ > 200 องศา

จำเป็นต้องมีการปิดผนึกจากโลหะ-ถึง-และไม่มีการรั่วซึม

อัตราแรงดันใช้งานสูง (เช่น ANSI 150# หรือสูงกว่า)

ตัวกลางมีฤทธิ์กัดกร่อนหรือมีฤทธิ์กัดกร่อน

จำเป็นต้องมีการผสานรวมกับระบบควบคุมอัตโนมัติเพื่อการปรับเปลี่ยนที่รวดเร็วหรือแม่นยำ
